زاوية 7°11°12° رأس مثقب مخروطي للصخور
إن مثقاب الحفر المخروطي هو المكون الأساسي لكسر الصخور، والذي يتصل بقضيب الحفر من خلال واجهة مخروطية دقيقة. ويضمن هذا التصميم القوي نقل الطاقة التصادمية بشكل مباشر وفعال من أجل حفر سريع في مختلف ظروف الصخور . ومزود بأزرار كاربايد مقاومة للتآكل (على شكل كروي أو قطع مكافئ أو قطع مكافئ رأسي أو مخروطي) وفتحات غسيل مُحسّنة، مما يحقق عمر خدمة طويل و إزالة سلسة للشوائب . وهو مثالي لتطبيقات التعدين والمحاجر والإنشاءات، حيث يوفر حلاً موثوقًا وفعّالاً من حيث التكلفة مع تبديل سريع وصيانة منخفضة.
- نظرة عامة
- فيديو
- منتجات موصى بها
- استفسار
-
نقل قوة متفوق لكسر الصخور بكفاءة
يضمن الاتصال المخروطي المصمم بدقة انتقالًا مباشرًا وفعالاً للطاقة من قضيب الحفر إلى القاطع، مما يزيد من توصيل طاقة التأثير ويعزز كفاءة كسر الصخور في مختلف تطبيقات الحفر. ويضمن تصميم الجراب المخروطي القوي أداءً موثوقًا به في الظروف القاسية، ويقلل من فقدان الطاقة ويحسن السرعة الكلية للحفر في مشاريع التعدين والبناء. -
بساطة فعالة من حيث التكلفة وسهولة الصيانة
بفضل تصميم بسيط ومتين لمثقاب مخروطي الشكل دون أجزاء متحركة معقدة، يُعد هذا الأداة موثوقة للغاية وتتطلب صيانة أقل. تتيح بنية التصميم البسيطة تغيير المثاقب بسرعة وسهولة في موقع العمل، مما يقلل من وقت التوقف ويُخفض التكاليف التشغيلية في عمليات الحفر بالمحاجر ومشاريع الهندسة المدنية والتعدين الصغير النطاق. -
متانة استثنائية في التكوينات الصخرية الصلبة
يتم تصنيع مثاقبنا المخروطية من فولاذ سبائكي عالي الجودة ومُعالَج حرارياً، مع إدراج كاربيد عالي الجودة، مما يمنحها مقاومة استثنائية للتآكل وسلامة هيكلية عند الحفر عبر الطبقات الصخرية الخشنة والصلبة. إن تركيبة المواد المُحسّنة وعملية المعالجة الحرارية تمدّد بشكل كبير من عمر الخدمة، مما يوفر قيمة ممتازة في ظروف الحفر القاسية مثل الجرانيت والبازلت وغيرها من التكوينات الجيولوجية الصعبة. -
توافق واسع مع معدات الحفر
تُعد هذه الرؤوس المخروطية خيارًا مثاليًا للعملاء الذين يمتلكون أسطولًا متنوعًا من المعدات، بفضل زوايا التناقص القياسية وأبعادها المتوافقة مع معظم طرازات مثاقب الصخور، مما يتيح تطبيقها بشكل مرن عبر منصات متعددة. ويجعل هذا التوافق قابلاً للتطبيق على نطاق واسع في عمليات الحفر بالأنظمة الهيدروليكية أو الهوائية أو الكهربائية في مجالات البناء والتعدين وحفر آبار المياه. -
أداء حفر مستقر مع تقليل الاهتزاز
يوفر التثبيت المخروطي المحكم استقرارًا محسنًا أثناء الحفر ويقلل من الاهتزازات خلال التشغيل، مما يؤدي إلى ثقوب أكثر استقامة وتقليل الإجهاد الواقع على معدات الحفر. ويساهم هذا الخصائص الماصة للاهتزازات في إطالة عمر المعدات وتحسين دقة الحفر في التطبيقات التي تتطلب دقة عالية مثل حفر المعامير، وأعمال الأساسات، ومشاريع تثبيت الصخور.
معلومات عامة عن المنتج
درجة التناكؤ |
7° / 11° / 12° |
القطر |
30 - 50 مم |
العملية |
إدراج سن مُصنع بالكامل، ومطروق على الساخن |
التطبيق |
التعدين، المحاجر، الأنفاق، البناء |

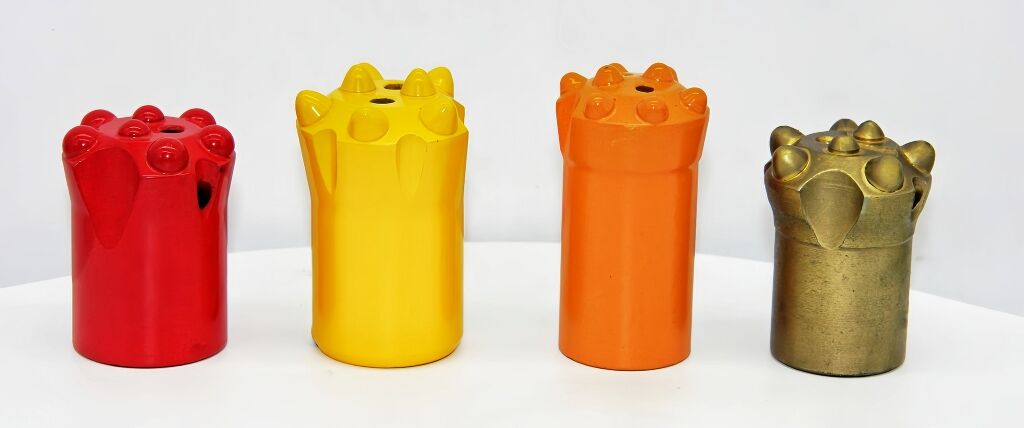

لون |
أسود / أصفر / أحمر / أزرق / ذهبي (يدعم التخصيص) |
مكان المنشأ |
الصين |
الأبعاد الشائعة | |
بت زر |
القطر |
لا يوجد قطر زر X |
ثقب الشطف |
الوزن تقريباً كجم |
||||
مم |
بوصة |
أمام |
مقاس |
الزاوية |
أمام |
جانب |
||
|
قطعة زر， تنورة قصيرة
|
32 |
1 1/4 |
1x8 |
3X8 |
35° |
1 |
1 |
0.24 |
33 |
1 19/64 |
2X7 |
5X7 |
35° |
2 |
1 |
0.26 |
|
34 |
1 11/32 |
2X7 |
4X7 |
40° |
1 |
1 |
0.29 |
|
35 |
1 3/8 |
2X7 |
5X8 |
35° |
1 |
1 |
0.33 |
|
36 |
1 27/64 |
1x8 |
3X9 |
40° |
1 |
1 |
0.37 |
|
36 |
1 27/64 |
2X7 |
5X8 |
35° |
1 |
1 |
0.37 |
|
38 |
1 1/2 |
1x8 |
3X9 |
35° |
1 |
1 |
0.38 |
|
38 |
1 1/2 |
2X7 |
5X8 |
35° |
1 |
1 |
0.38 |
|
38 |
1 1/2 |
2X7 |
5X9 |
40° |
2 |
1 |
0.38 |
|
40 |
1 37/64 |
1x8 |
3X9 |
30° |
1 |
1 |
0.40 |
|
40 |
1 37/64 |
1X9 |
3X10 |
30° |
1 |
1 |
0.40 |
|
40 |
1 37/64 |
1X9 |
3X9 |
35° |
1 |
1 |
0.40 |
|
40 |
1 37/64 |
2X7 |
5X9 |
35° |
1 |
1 |
0.40 |
|
42 |
1 21/32 |
1x8 |
3X9 |
30° |
1 |
1 |
0.43 |
|
42 |
1 21/32 |
1X9 |
3X10 |
30° |
1 |
1 |
0.43 |
|
42 |
1 21/32 |
1X9 |
3X9 |
35° |
1 |
1 |
0.43 |
|
42 |
1 37/64 |
2x8 |
5X9 |
35° |
1 |
1 |
0.43 |
|
|
تنورة طويلة
|
32 |
1 1/4 |
2X7 |
5X7 |
35° |
1 |
1 |
0.30 |
33 |
1 19/64 |
2X7 |
5X7 |
35° |
1 |
1 |
0.31 |
|
35 |
1 3/8 |
2X7 |
5X8 |
35° |
1 |
1 |
0.36 |
|
38 |
1 1/2 |
2X7 |
5X9 |
35° |
1 |
1 |
0.41 |
|
41 |
1 5/8 |
2X7 |
5X9 |
35° |
1 |
1 |
0.42 |
|
|
قطعة زر، تنورة قصيرة
|
32 |
1 1/4 |
1x8 |
3X8 |
35° |
1 |
2 |
0.24 |
32 |
1 1/4 |
2X7 |
5X7 |
40° |
1 |
1 |
0.24 |
|
33 |
1 19/64 |
2X7 |
4X7 |
40° |
1 |
1 |
0.25 |
|
34 |
1 11/32 |
2X7 |
4X7 |
40° |
1 |
1 |
0.29 |
|
35 |
1 3/8 |
2X7 |
5X7 |
35° |
1 |
1 |
0.33 |
|
35 |
1 3/8 |
2X7 |
5X8 |
35° |
1 |
1 |
0.33 |
|
36 |
1 27/64 |
1x8 |
3X9 |
40° |
1 |
1 |
0.36 |
|
36 |
1 27/64 |
2X7 |
4X7 |
40° |
1 |
1 |
0.36 |
|
36 |
1 27/64 |
2X7 |
5X8 |
35° |
1 |
1 |
0.36 |
|
38 |
1 1/2 |
1X9 |
3X9 |
40° |
1 |
1 |
0.39 |
|
38 |
1 1/2 |
2x8 |
3X9 |
40° |
1 |
1 |
0.39 |
|
38 |
1 1/2 |
2X7 |
5X8 |
35° |
1 |
1 |
0.39 |
|
38 |
1 1/2 |
2X7 |
5X9 |
35° |
1 |
1 |
0.39 |
|
40 |
1 37/64 |
1X9 |
3X9 |
40° |
1 |
1 |
0.40 |
|
40 |
1 37/64 |
2x8 |
3X9 |
40° |
1 |
1 |
0.40 |
|
40 |
1 37/64 |
2X9 |
3X9 |
40° |
1 |
2 |
0.40 |
|
40 |
1 37/64 |
2X7 |
5X9 |
35° |
1 |
1 |
0.40 |
|
40 |
1 37/64 |
2x8 |
5X9 |
35° |
1 |
1 |
0.40 |
|
41 |
1 5/8 |
2X7 |
5X9 |
35° |
1 |
1 |
0.41 |
|
|
|
32 |
1 1/4 |
2X7 |
5X7 |
35° |
1 |
1 |
0.30 |
33 |
1 19/64 |
2X7 |
5X7 |
35° |
1 |
1 |
0.31 |
|
33 |
1 19/64 |
2X7 |
5X7 |
40° |
2 |
1 |
0.31 |
|
35 |
1 3/8 |
2X7 |
5X7 |
40° |
2 |
1 |
0.35 |
|
38 |
1 1/2 |
2X7 |
5X9 |
35° |
1 |
1 |
0.41 |
|
41 |
1 5/8 |
2X7 |
5X9 |
35° |
1 |
1 |
0.42 |
|
|
35 |
1 3/8 |
2X7 |
5X9 |
35° |
1 |
1 |
0.38 |
36 |
1 27/64 |
2X7 |
5X9 |
35° |
1 |
1 |
0.39 |
|
38 |
1 1/2 |
2X7 |
5X9 |
35° |
1 |
1 |
0.41 |
|
41 |
1 5/8 |
2X7 |
5X9 |
35° |
1 |
1 |
0.42 |
|
|
قطعة زر، تنورة قصيرة
|
28 |
1 7/64 |
1X7 |
3X7 |
20° |
1 |
1 |
0.20 |
28 |
1 7/64 |
1X7 |
4X7 |
35° |
1 |
1 |
0.20 |
|
29 |
1 9/64 |
1X7 |
3X7 |
40° |
1 |
1 |
0.21 |
|
30 |
1 3/16 |
1X7 |
3X7 |
40° |
1 |
1 |
0.22 |
|
30 |
1 3/16 |
1X7 |
4X7 |
35° |
1 |
1 |
0.22 |
|
30 |
1 3/16 |
2X7 |
4X7 |
30° |
1 |
1 |
0.22 |
|
32 |
1 1/4 |
2X7 |
5X7 |
40° |
2 |
1 |
0.24 |
|
33 |
1 19/64 |
2X7 |
5X7 |
35° |
1 |
1 |
0.25 |
|
34 |
1 11/32 |
2X7 |
5X8 |
35° |
1 |
1 |
0.29 |
|
35 |
1 3/8 |
2X7 |
4X7 |
35° |
1 |
1 |
0.33 |
|
35 |
1 3/8 |
2X7 |
5X8 |
35° |
2 |
1 |
0.33 |
|
35 |
1 3/8 |
2X7 |
5X9 |
35° |
1 |
1 |
0.33 |
|
36 |
1 27/64 |
2X7 |
5X9 |
35° |
1 |
1 |
0.37 |
|
37 |
1 29/64 |
2X7 |
5X9 |
40° |
1 |
1 |
0.38 |
|
38 |
1 1/2 |
1X9 |
3X9 |
40° |
1 |
1 |
0.40 |
|
38 |
1 1/2 |
2X7 |
5X9 |
35° |
1 |
1 |
0.40 |
|
41 |
1 5/8 |
2X7 |
5X9 |
35° |
1 |
1 |
0.41 |
|
|
تنورة طويلة
|
32 |
1 1/4 |
2X7 |
5X7 |
35° |
1 |
1 |
0.30 |
33 |
1 19/64 |
2X7 |
5X7 |
35° |
1 |
1 |
0.31 |
|
33 |
1 19/64 |
2X7 |
6X7 |
40° |
2 |
1 |
0.31 |
|
35 |
1 3/8 |
2X7 |
6X7 |
40° |
2 |
1 |
0.35 |
|
38 |
1 1/2 |
2X7 |
5X9 |
35° |
1 |
1 |
0.41 |
|
41 |
1 5/8 |
2X7 |
5X9 |
35° |
1 |
1 |
0.42 |
|
|
35 |
1 3/8 |
2X7 |
5X9 |
35° |
1 |
1 |
0.38 |
36 |
1 27/64 |
2X7 |
5X9 |
35° |
1 |
1 |
0.39 |
|
38 |
1 1/2 |
2X7 |
5X9 |
35° |
1 |
1 |
0.41 |
|
41 |
1 5/8 |
2X7 |
5X9 |
35° |
1 |
1 |
0.42 |
|
اتصل بنا للحصول على حلول مخصصة بناءً على متطلباتك الفريدة
ميزة تنافسية
أنواع مختلفة من الأزرار
|

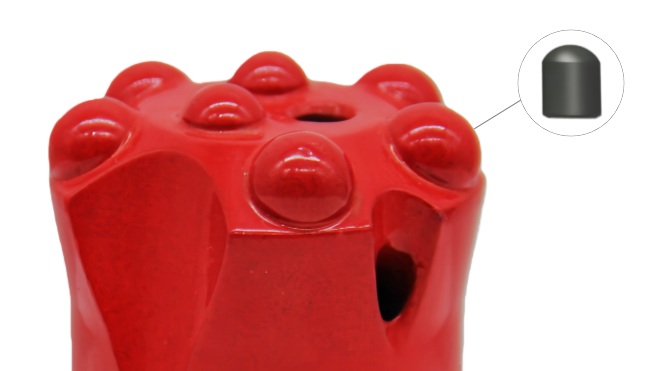

1. زر كروي مصنوع من كربيد عالي الجودة، ويتميز هذا القطعة الكروية الشكل بمقاومة استثنائية للتآكل ومقاومة منخفضة للدوران، مما يجعله الحل المثالي للتكوينات الصخرية الصلبة شديدة التآكل وال corrosive. ويضمن تصميمه القوي أداءً موثوقًا به في الظروف القاسية. |

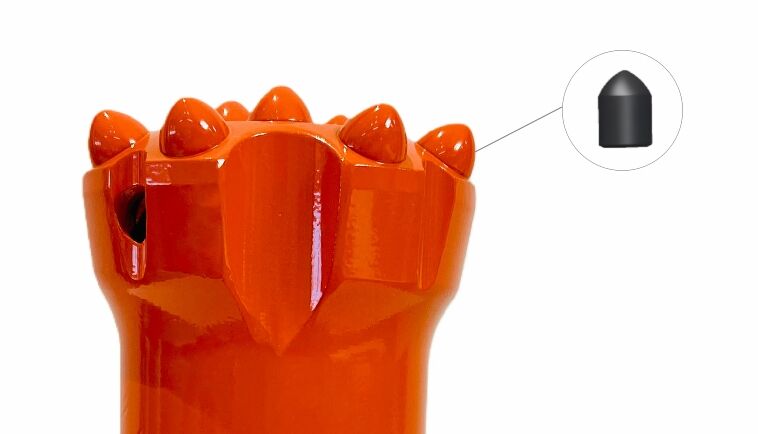

2. قطعة زر شكل مكافئ تم تطويرها لتحقيق اختراق فائق ومتانة متوازنة، حيث تحقق تقدمًا سريعًا في الحفر في الصخور المتوسطة إلى الصلبة ذات التآكل المعتدل. ويجمع تصميمها المتعدد الاستخدامات بين القطع الفعال ومقاومة عالية للتآكل، مما يوفر تطبيقًا واسعًا عبر مواقع عمل متنوعة. |
 |
 |
|

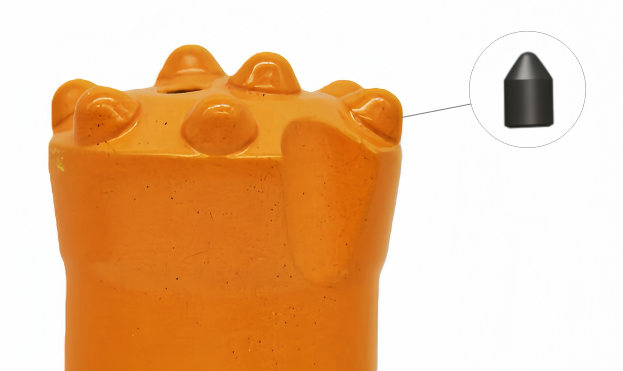

3. قطعة زر مخروطية تم تصميم قطعة الزر المخروطية لتحقيق أقصى قوة اختراق وسرعة حفر عالية، وهي تتفوق في التكوينات غير المسببة للتآكل. وتجعل هندستها المُحسّنة منها مناسبة بشكل خاص للتطبيقات ذات القطر الصغير حيث تكون الدقة والكفاءة أمراً بالغ الأهمية. |

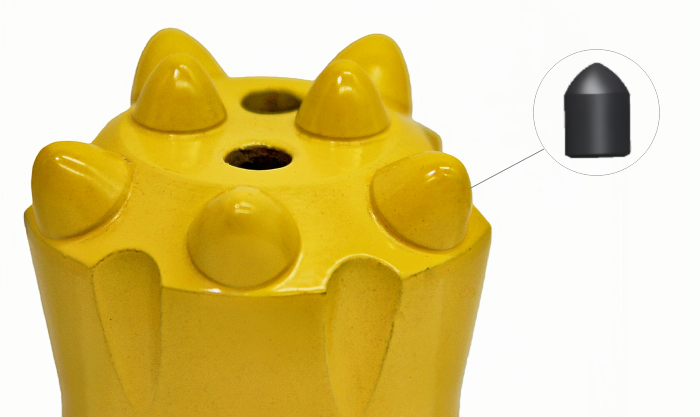

4. قطعة زر باليستية مصمم خصيصًا للتقدم السريع في ظروف الصخور الرخوة، يُحقق قطعة الحفر الكروية تقدمًا سلسًا وفعالًا في التربة غير المسببة للتآكل. إن تصميمها المبسط يقلل من المقاومة مع الحفاظ على أداء ثابت في الطبقات الأضعف. |
 |
 |
عملية تصنيع مُحسّنة لـ قاطعات الحفر

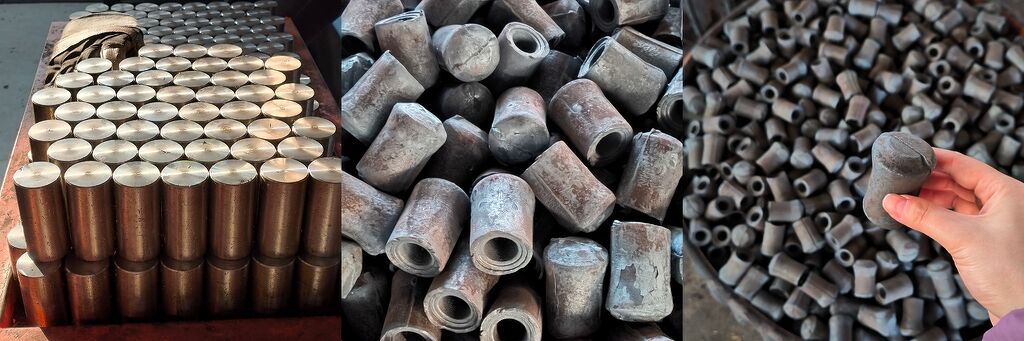

1. اختيار مواد عالية القوة والقطع
يتم قطع فولاذ السبائك الدائري عالي الجودة بدقة حسب الأبعاد المحددة، لإنشاء وسائط قطع مثالية جاهزة للتشكيل بالضغط.
2. عملية التشكيل الحراري تحت ضغط عالٍ
تُسخن وسائط الفولاذ ثم تُشكل تحت ضغط شديد لتكوين الهيكل الأساسي للقطعة مع تحسين كثافة المادة.
3. التشغيل الأولي وتكوين الشكل
تخضع المكونات المُشكَّلة لعمليات خراطة أولية لتحديد الدقة البعدية الأساسية والاستعداد للتشغيل المفصل.

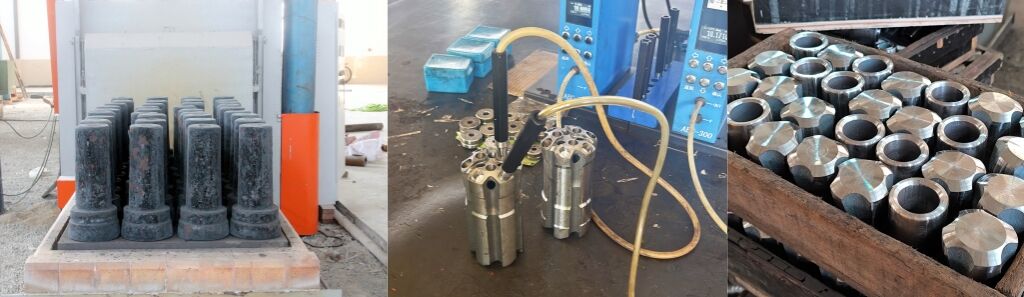

4. تقنية المعالجة الحرارية المتقدمة
تحسّن دورات التسخين والتبريد الخاصة الخواص الميكانيكية للقطعة بشكل كبير، مما يوفر صلابة فائقة ومقاومة عالية للصدمات.
5.هندسة حفر الكربيد الدقيقة
يتم حفر ثقوب دقيقة لإدخالات الكربيد مع وجود تحميلات دقيقة ، تليها التحقق من الأبعاد الشاملة.
6.عمليات معالجة الخصائص الحرجة
يتم تثبيت الحفر الاستراتيجي ، طحن الطحالب ، ومساحات إفراز الخث المثلى لتحسين أداء الحفر.
7.تركيب مضخات الكربيد الآمنة
يتم تثبيت أزرار الكربيد عالية الجودة بشكل دائم باستخدام توسع حراري أو أساليب الدقة للضغط على الجهاز للحصول على أقصى قدر من الاحتفاظ.
8.تحسين سطحها وحمايتها
يليها التحول الدقيق النهائي باللمع المتقدم والطلاء الواقي وتطبيقات الطلاء المقاوم للتآكل.

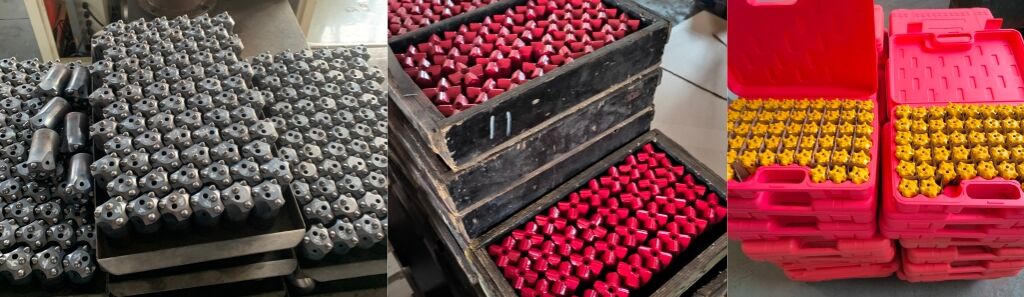

9.حل التعبئة والتغليف الموثق بالجودة
الخيوط المنتهية تخضع للتفتيش النهائي قبل التعبئة المهنية، وضمان حالة مثالية أثناء التخزين والنقل.
التطبيقات
● التعدين تحت الأرض وعلى السطح
● الحفر للأنفاق والبنية التحتية
● آبار المياه وحفر التصريف
● الاستكشاف الجيولوجي والحفر الاستكشافي
